En una planta dedicada a la fabricación de productos lácteos, la instalación eléctrica presentaba variaciones continuas de carga y de demanda de energía reactiva, lo que dificultaba mantener un cos φ estable mediante la batería de condensadores existente.
Además, las condiciones eléctricas de la instalación, con presencia de distorsión armónica en tensión, condicionaban el funcionamiento del sistema convencional de compensación. Ante este escenario, se optó por incorporar una solución capaz de compensar la energía reactiva de forma rápida, precisa y adaptada en todo momento al comportamiento de las cargas.
El problema: una demanda de reactiva altamente variable
Los procesos industriales de la planta provocaban cambios continuos en la potencia demandada y, consecuentemente, en las necesidades de compensación de energía reactiva.
La batería de condensadores existente no permitía mantener una compensación suficientemente estable en todas las condiciones de funcionamiento. A ello se sumaban las condiciones de distorsión armónica presentes en la instalación, que condicionaban todavía más el comportamiento del sistema convencional de compensación.
El reto, por tanto, no consistía únicamente en disponer de suficiente potencia de compensación, sino en conseguir que esta se adaptara de forma rápida y continua a las variaciones reales de la instalación.
La solución: un SVG de 500 kVAr

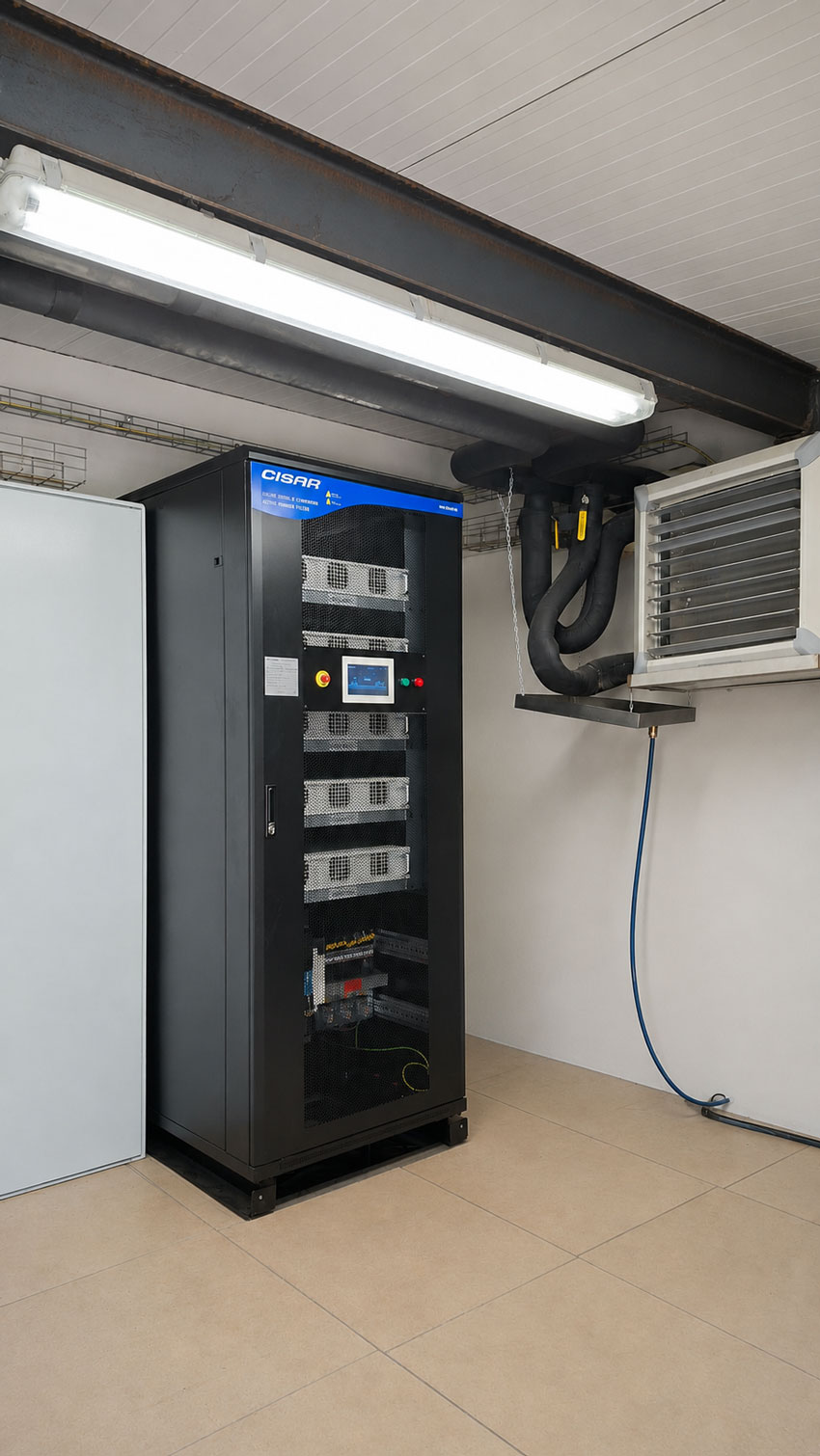

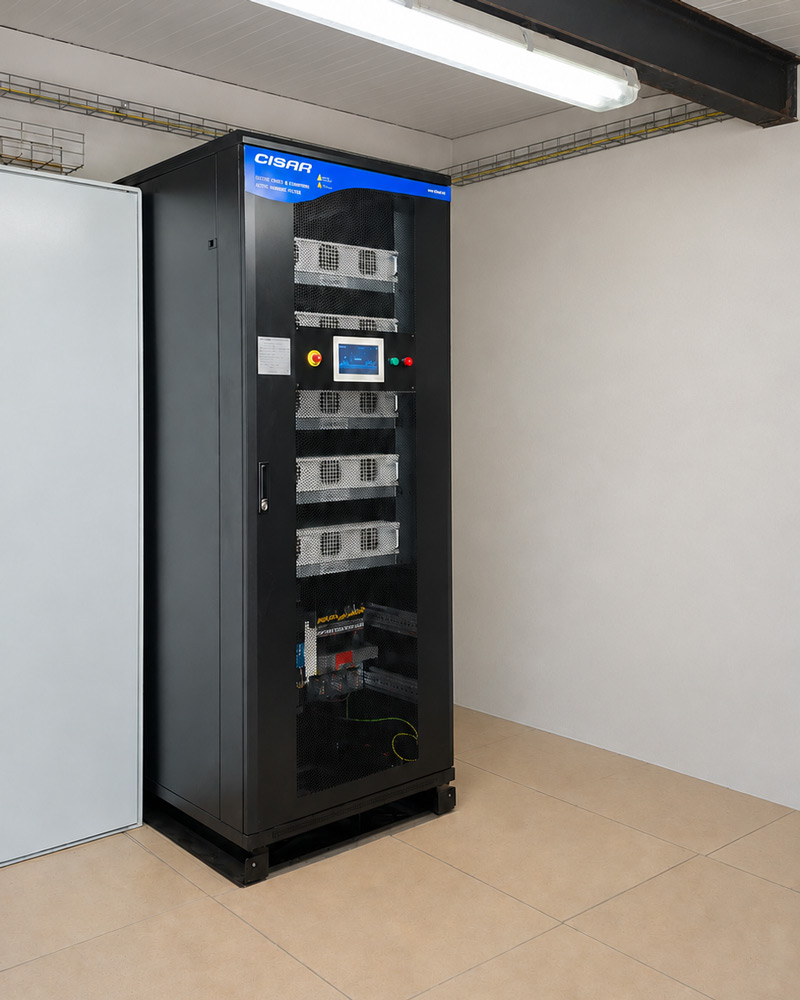

La instalación pasó a contar con un SVG (Static Var Generator) de 500 kVAr fabricado por CISAR, en formato armario.
A diferencia de una batería de condensadores convencional, que realiza la compensación mediante la conexión y desconexión de escalones, el SVG regula electrónicamente la corriente reactiva necesaria y puede adaptar su respuesta prácticamente en tiempo real.
Esto permite realizar una compensación:
- Dinámica, siguiendo las variaciones de la carga.
- Continua, sin depender de escalones discretos de condensadores.
- Rápida y precisa, ajustando en cada momento la reactiva necesaria.
- Adecuada para instalaciones con cargas muy variables y condiciones eléctricas exigentes.
Resultados obtenidos
Con el SVG de 500 kVAr fabricado por CISAR en funcionamiento, los datos de la instalación mostraron valores de cos φ próximos a 0,999, manteniendo una compensación adaptada a las variaciones de carga del proceso productivo.

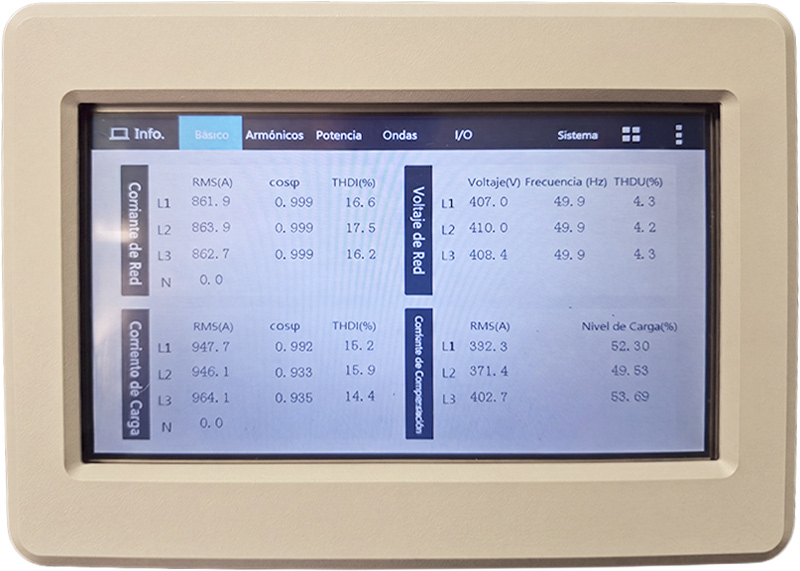

Los datos de funcionamiento mostraron una evolución del cos φ, desde valores próximos a 0,93 hasta valores cercanos a 0,999 en las tres fases.
Además, la incorporación del SVG permitió:
- Mantener una compensación estable de la energía reactiva pese a las continuas variaciones de carga.
- Adaptar prácticamente en tiempo real la potencia de compensación a las necesidades de la instalación.
- Evitar los escalones de compensación propios de las baterías de condensadores convencionales.
- Mantener una elevada precisión en la compensación incluso bajo condiciones eléctricas exigentes.
El resultado es un sistema de compensación más estable y adaptado al funcionamiento real del proceso productivo.
SVG frente a una batería de condensadores convencional
Las baterías automáticas de condensadores continúan siendo una solución adecuada para un gran número de instalaciones.
Sin embargo, cuando existen variaciones rápidas de carga, necesidad de elevada precisión o condiciones de red que dificultan el funcionamiento de una solución convencional, los generadores estáticos de reactiva pueden ofrecer importantes ventajas.
Su capacidad para regular electrónicamente la corriente reactiva permite mantener una compensación precisa y adaptar el cos φ a las necesidades de la instalación incluso cuando las condiciones de carga cambian de manera continua.
Conclusión
Este caso muestra la utilidad de los SVG como solución para la compensación dinámica de energía reactiva en instalaciones industriales con cargas variables.
Con el SVG de 500 kVAr fabricado por CISAR en funcionamiento, los datos de la instalación mostraron valores de cos φ próximos a 0,999, junto con una compensación capaz de adaptarse de forma rápida y continua a las variaciones del proceso productivo.
Los SVG constituyen una alternativa especialmente interesante en aplicaciones donde las variaciones de carga, la velocidad de respuesta o la precisión requerida hacen necesaria una regulación más dinámica que la ofrecida por los sistemas convencionales de compensación.
